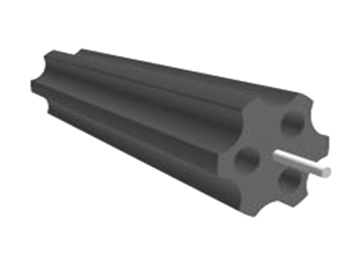

梅花型石墨接地模塊
點擊 :
KT型系列非金屬高效接地體
產品說明書
1 概述
KT型系列非金屬高效接地體是一種以非金屬材料為主的接地體,它由導電性、穩定性較好的非金屬礦物和電解物質組成,可用作建筑物(構筑物)防雷接地、防靜電接地、交流工作接地、直流工作接地、安全保護接地以及其它目的接地體。
KT型系列非金屬高效接地體執行企業標準:Q/XS.J.001-2004
本產品通過部級生產定型鑒定。
2 性能特點
1.耐腐蝕、無毒害、使用壽命長、安裝方便;
2.能吸濕保濕、接地電阻低,要比相同尺寸的鋼管接地體低22%~40%;
3.大電流沖擊后阻值不增大,也無變硬、發脆、斷裂現象;
4.在高土壤電阻率地域接地,能有效地降低接地電阻;
5.非金屬高效接地體受季節影響小,阻值能保持長期穩定。
3 工作原理
本非金屬高效接地體內置有金屬極芯,與被保護對象的地線相連接,使入地電流迅速泄放到大地,從而獲得低的接地電阻。其機理:增大了接地體本身的散流面積,減小了接地體與土壤層間的接觸電阻,具有強吸濕保濕能力,充分發揮了非金屬高效接地體材料的導電作用。
4 技術指標
型 號 | 外形尺寸 mm |
質量 kg |
室溫下電阻率 Ω·m |
工頻接地電阻a Ω |
工頻接地電阻Rj 估算式 |
KT-I-2 | Ф150×800 | 20 | ≤0.1 | 7 | Rj≈0.18ρ |
KT-I-3 | Ф260×1000 | 50 | ≤0.1 | 4 | Rj≈0.11ρ |
KT-II-1 | 500×400×60 | 20 | ≤0.1 | 6 | Rj≈0.16ρ |
a 土壤電阻率ρ取成都地區典型值40Ω·m。 |
5 結構特征
KT型系列非金屬高效接地體
產品說明書
1 概述
KT型系列非金屬高效接地體是一種以非金屬材料為主的接地體,它由導電性、穩定性較好的非金屬礦物和電解物質組成,可用作建筑物(構筑物)防雷接地、防靜電接地、交流工作接地、直流工作接地、安全保護接地以及其它目的接地體。
KT型系列非金屬高效接地體執行企業標準:Q/XS.J.001-2004
本產品通過部級生產定型鑒定。
2 性能特點
1.耐腐蝕、無毒害、使用壽命長、安裝方便;
2.能吸濕保濕、接地電阻低,要比相同尺寸的鋼管接地體低22%~40%;
3.大電流沖擊后阻值不增大,也無變硬、發脆、斷裂現象;
4.在高土壤電阻率地域接地,能有效地降低接地電阻;
5.非金屬高效接地體受季節影響小,阻值能保持長期穩定。
3 工作原理
本非金屬高效接地體內置有金屬極芯,與被保護對象的地線相連接,使入地電流迅速泄放到大地,從而獲得低的接地電阻。其機理:增大了接地體本身的散流面積,減小了接地體與土壤層間的接觸電阻,具有強吸濕保濕能力,充分發揮了非金屬高效接地體材料的導電作用。
4 技術指標
型 號 | 外形尺寸 mm |
質量 kg |
室溫下電阻率 Ω·m |
工頻接地電阻a Ω |
工頻接地電阻Rj 估算式 |
KT-I-2 | Ф150×800 | 20 | ≤0.1 | 7 | Rj≈0.18ρ |
KT-I-3 | Ф260×1000 | 50 | ≤0.1 | 4 | Rj≈0.11ρ |
KT-II-1 | 500×400×60 | 20 | ≤0.1 | 6 | Rj≈0.16ρ |
a 土壤電阻率ρ取成都地區典型值40Ω·m。 |
5 結構特征
KT-Ⅱ-1 KT-Ⅰ-2 KT-Ⅰ-3
6 用量計算
根據擬建接地裝置埋設地層的電阻率,采用下式計算非金屬高效接地體的用量。
KT-I型,垂直埋置,單個非金屬高效接地體的接地電阻:
KT-Ⅱ型,水平埋置,單個非金屬高效接地體的接地電阻:
并聯后的總接地電阻:
式中:
ρ— 埋置地層的電阻率(Ω·m);
L —Ⅰ型非金屬高效接地體的長;
d —Ⅰ型非金屬高效接地體的直徑;
h —非金屬高效接地體的埋置深度;
a、b — Ⅱ型非金屬高效接地體的長、寬;
M0 — 非金屬高效接地體調整系數 KT-Ⅰ-1型取0.38 KT-Ⅰ-2型取0.35
KT-Ⅰ-3型取0.30 KT-Ⅱ-1型取0.33;
n — 非金屬高效接地體個數;
η — 非金屬高效接地體利用系數,可采用0.55~0.85。
亦可采用技術指標表備注欄所列估算式進行簡易計算。
7 埋設方法
7.1 非金屬高效接地體可進行垂直埋置或水平埋置,埋置深度不宜小于0.6m,一般為0.8m~1.0m。
7.2 采用幾個模塊并聯埋置時,模塊間距不宜小于4m,如條件不允許,可適當放寬。
7.3 埋置較重的KT-Ⅰ-3型非金屬高效接地體時,可運用隨產品配備的把手,套入極芯,旋緊螺母,或穿以鐵絲或繩索,抬降至基坑中。
7.4 非金屬高效接地體的極芯互相并聯或與地線連接時,必須進行焊接。要求用同一種金屬材料焊接,確保連接的可靠性。焊接長度應不小于100mm,不允許虛焊、漏焊。
7.5 應在焊接處清除焊渣,涂上一層瀝青或防腐漆,以防極芯腐蝕。
8 注意事項
8.1 貯存非金屬高效接地體應經常維護,保持一定濕度,避免高溫、干燥、曝曬。
8.2 運輸和安裝時,應避免機械力損傷非金屬高效接地體。選擇埋設位置時,應避開可能遭受化學腐蝕及高溫影響地段。
8.3 回填土?xí)r可適量灑水分層夯實,待非金屬高效接地體吸濕72小時后測量接地電阻。
8.4 在寒冷地區,非金屬高效接地體應埋設在凍土層以下。
