一、產品簡介

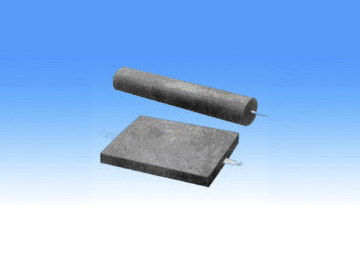

ETC-JD-01系列接地模塊是一種以導電非金屬材料為主的接地體,它由導電性、化學穩定性好的非金屬材料、金屬接地體、電解質和吸濕劑組成。主要應用范圍:
1.發電廠、變電站、開關站、高壓輸電線路、電氣化鐵路、電信、移動通信基站、微波中繼站、地面衛星接收站、雷達站等工作接地、安全接地和防雷接地。
2.貴重精密儀器、計算機機房設備、郵電程控設備、廣播電視設備、電子醫療設備等工作接地和保護接地。
3.各種高層建筑及高大構筑物、名勝古建筑 、高大紀念塔等防雷接地。
4.石油輸送管道及油氣罐,易燃易爆物質倉庫防雷接地。
二、工作原理
ETC-JD-01系列接地模塊內置鍍鋅接地扁鋼,將其與被保護的地線連接時,金屬接地體與大地的有效接觸面積將大大增加,而且HL-01接地模塊具有很強保濕、吸溫性和穩定的導電性,因此,金屬接地體與大地的接觸電阻將大大減小,從而充分發揮接地模塊的降阻作用。
三、性能特點
1.降阻性能良好,在同等條件下,接地模塊比同等面積的金屬材料降低接地電阻要小25%左右,高土壤電阻率的情況下,效果尤為明顯。
2.接地模塊采用穩定的非金屬導電材料作為模塊的導電介質,其導電性不受季節影響。
3.接地模塊可很好地與各種類型的土壤、巖石形成良好的接觸,達到降低接觸電阻的效果。
4.接地模塊具有吸濕、保濕特性,接觸電阻小且受季節變化影響很小。
5.接地模塊內以石墨作為載體,加人離子緩釋劑、保水劑、凝固劑等多種材料,可使其與土壤的接觸面積成倍增加,從而降低土壤的散流電阻。
6.離子的耗散可通向較遠的土壤中,與土壤低電阻率區域相連:地下電阻率較低的土壤層、地下水層及金屬礦物質層來改善散流。
7.接地模塊自身呈弱堿性(pH值約為11),且含有防腐劑可使其理論壽命大于30年,遠遠大于鍍鋅鋼材的使用年限。
8.接地模塊經多次大電流沖擊后,模塊電阻值不增大,也不變硬、發脆,無斷裂現象。
9.接地模塊方便埋設的特點,極大的減小了施工難度。
10.其基本組成為石墨,屬于碳類產品,對環境沒有污染,為環保產品
四、技術指標:
1.降電阻率:50%-95%(土壤電阻率越高,降電阻越顯著);
2.穩定性及長效性,降電阻劑的理論有效期為30年以上;
3.其保水性、吸水性比以往產品有較顯著的提高;
4.其它性能指標,詳見下表:
武漢高壓研究所試驗項目匯總表
序號 | 試驗項目名稱 | 要求 | 試驗值 | 結論 | |
1 | 室溫電阻率測量試驗 | ρ≤5Ω.m | ρ=0.56Ω.mΔ | 合格 | |
2 | 理化性能考核試驗 a、失水試驗 b、冷熱循環試驗 c、水浸泡試驗 |
試驗后:ρ≤6Ω.m | ρ=0.81Ω.m ρ=0.51Ω.m ρ=0.48Ω.m |
合格 | |
3 | 沖擊電流耐受試驗 | △R%≤20% | ΔR%=-4% | 合格 | |
4 | 工頻電流耐受試驗 | △R%≤20% | ΔR%=-21.6% | 合格 | |
5 | ph值測量試驗 | 7-12范圍 | 9.6 | 合格 | |
6 | 降阻劑對鋼接地體腐蝕試驗 | 表面平均腐蝕率 | 表面平均腐蝕率 (mm/年) |
范圍 (mm/年) | |
a.純降阻劑對鋼接地體 腐蝕試驗 | ≤0.03mm/年 | 圓 鋼:0.002 扁鋼:0.005 鍍鋅圓鋼:0.006 鍍鋅扁鋼:0.005 |
0.001-0.003 0.004-0.008 0.003-0.007 0.002-0.006 | 合格 | |
b.埋地時對鋼接地體 腐蝕試驗 | ≤0.05mm/年 | 圓鋼:0.004 扁鋼:0.003 鍍鋅圓鋼:0.004 鍍鋅扁鋼:0.004 |
0.003-0.005 0.002-0.004 0.004左右 0.004-0.005 | 合格 |
五、用量計算
ETC-JD系列接地模塊推算公式:
-單個接地模塊的計算公式:
Rj≈k*ρ
R:接地電阻
ρ:土壤電阻率
k:ETC-JD系列接地模塊計算系數,具體取值參見上表
-多個接地模塊并聯連接的計算公式:
R=Rj/Nη
N: 接地模塊采用數量
η:安裝利用系數,根據行業規范,一般在0.75-0.85。
六、施工方法
1.ETC-JD-01Ⅰ型接地模塊采用垂直埋置,HETC-JD-01Ⅱ型接地模塊采用水平埋置。埋置深度不小于0.8米。
2.模塊間距離不小于5米。
3.模塊極芯相互并聯或與地線連接時,必須焊接,焊接長度為連線寬度的2倍。
4.應在焊接處清除焊渣,涂上防腐導電漆或瀝青漆。
5.回填土?xí)r應適量灑水,分層夯實,待模塊充分吸濕(24小時)后測量接地電阻。
七、注意事項
1.貯存模塊應保持一定濕度,避免高溫、干燥、曝曬。
2.運輸和安裝時,應避免機械力損傷模塊。
3.在寒冷地區,模塊應埋在凍土層以下。
